加速管產品

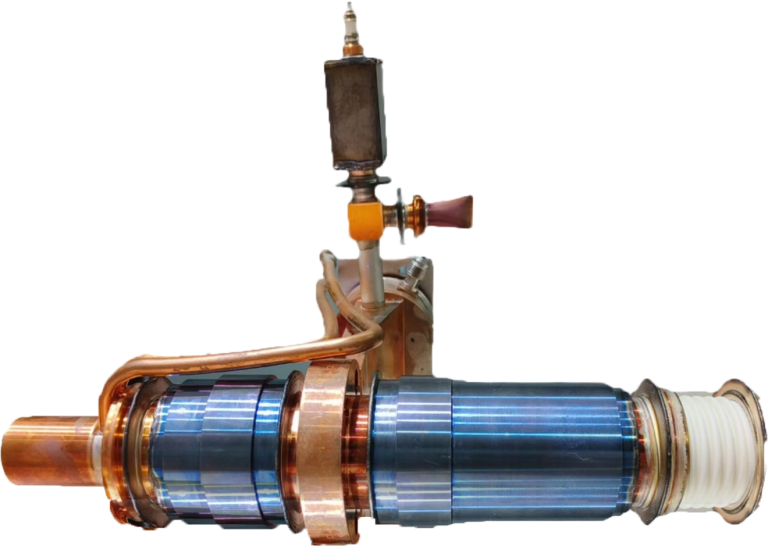

常州華束科技有限公司擁有先進的射頻電子直線加速管技術，產品可用于放射治療以及輻射處理、無損檢測、滅菌等領域。華束技術團隊可以為廣大用戶提供電子束能量從1MeV到20MeV，平均束功率最高達20kW的S、C、X波段定制設計加速管，還可提供專業的售后服務和技術支持，滿足各方面客戶的需求。典型產品如圖所示：
用電子直線加速器用加速管-768x768.png)
產品外觀圖（標注尺寸、安裝結構等）
常規放療用高劑量率加速管，可應用于C形臂、O形臂及4Π結構等各型醫用加速器整機制造及售后服務。
參數清單
項目 | 指標 | 說明 |
| 加速結構 | 軸耦合駐波 | 邊耦合、環耦合可定制 |
| 電子束能量 | 6MeV@3.1MW | 使用3.1MW磁控管， 加速管入口功率2.6MW |
| 工作頻率 | 2998±1MHz | ? |
| 工作比 | ≤1.05‰ | ? |
| X射線最高劑量率 | ≥1850cGy/min·m | ? |
| 焦斑尺寸 | ≤1.5mm | ? |
| 整管長度 | ≤350mm | ? |
| 絕緣靶 | 可選 | 可定制絕緣靶，方便靶電流檢測。 |
| 波導窗 | FAP32 | 可定制 |
| 安裝法蘭 | 定制 | ? |
| 使用環境要求 | 冷卻水溫度：≤40℃ 濕度：≤90% 冷卻方式：水冷 | ? |
| 質保期 | 1年或300高壓小時 | 可定制3年或600高壓小時及 5年或1000高壓小時付費保修 |
4MeV立體定向放射外科用加速管
產品外觀圖
多模態引導立體定向放射外科加速器整機及售后服務用加速管。
參數清單
項目 | 指標 | 說明 |
| 加速結構 | 軸耦合駐波 | 邊耦合、環耦合可定制 |
| 電子束能量 | 4MeV@2.6MW | 使用2.6MW磁控管， 加速管入口功率2.2MW |
| 工作頻率 | 2998±1MHz | ? |
| 工作比 | ≤1.05‰ | ? |
| X射線最高劑量率 | ≥500cGy/min·m | ? |
| 焦斑尺寸 | ≤2mm | ? |
| 整管長度 | ≤350mm | ? |
| 絕緣靶 | 可選 | 可定制絕緣靶，方便靶電流檢測。 |
| 波導窗 | FAP32 | 可定制 |
| 安裝法蘭 | 定制 | ? |
| 使用環境要求 | 冷卻水溫度：≤40℃ 濕度：≤90% 冷卻方式：水冷 | ? |
| 質保期 | 1年或300高壓小時 | 可定制3年或600高壓小時及 5年或1000高壓小時付費保修 |
2MeV工業直線加速器用加速管
產品外觀圖
X線/電子線輻照育種、無損檢測、安檢等工業加速器整機及售后服務用加速管。
參數清單
項目 | 指標 | 說明 |
| 加速結構 | 軸耦合駐波 | 邊耦合、環耦合可定制 |
| 電子束能量 | 2MeV@2.6MW | 使用2.6MW磁控管， 加速管入口功率2.2MW |
| 工作頻率 | 2998±1MHz | ? |
| 工作比 | ≤1.05‰ | ? |
| X射線最高劑量率 | ≥200Gy/min·m | ? |
| 焦斑尺寸 | ≤2mm | ? |
| 整管長度 | ≤260mm | ? |
| 絕緣靶 | 可選 | 可定制絕緣靶，方便靶電流檢測。 |
| 波導窗 | FAP32 | 可定制 |
| 安裝法蘭 | 定制 | ? |
| 使用環境要求 | 冷卻水溫度：≤40℃ 濕度：≤90% 冷卻方式：水冷 | ? |
| 質保期 | 1年或300高壓小時 | 可定制3年或600高壓小時及 5年或1000高壓小時付費保修 |
3/6MeV雙能工業電子直線加速管
產品外觀圖
無損檢測、安檢等工業加速器整機及售后服務用加速管。
參數清單
項目 | 指標 | 說明 |
| 加速結構 | 軸耦合駐波 | 邊耦合、環耦合可定制 |
| 電子束能量 | 3/6MeV@2.6MW | 使用2.6MW磁控管， 加速管入口功率2.2MW |
| 工作頻率 | 2998±1MHz | ? |
| 工作比 | ≤1.05‰ | ? |
| X射線最高劑量率 | ≥800cGy/min·m | 6MV |
| 焦斑尺寸 | ≤2mm | ? |
| 整管長度 | ≤420mm | ? |
| 絕緣靶 | 可選 | 可定制絕緣靶，方便靶電流檢測。 |
| 波導窗 | FAP32 | 可定制 |
| 安裝法蘭 | 定制 | ? |
| 使用環境要求 | 冷卻水溫度：≤40℃ 濕度：≤90% 冷卻方式：水冷 | ? |
| 質保期 | 1年或300高壓小時 | 可定制3年或600高壓小時及 5年或1000高壓小時付費保修 |
C波段3/6MeV雙能工業電子直線加速管
產品外觀圖
正在研制的無損檢測、安檢等工業加速器整機及售后服務用加速管，具有體積小、重量輕、劑量率高等優點。
參數清單
項目 | 指標 | 說明 |
| 加速結構 | 軸耦合駐波 | 邊耦合、環耦合可定制 |
| 電子束能量 | 3/6MeV@3MW | 使用3MW多注速調管， 加速管入口功率2.6MW |
| 工作頻率 | 5712±2MHz | ? |
| 工作比 | ≤4‰ | ? |
| X射線最高劑量率 | ≥1500cGy/min·m | 6MV |
| 焦斑尺寸 | ≤1.5mm | ? |
| 整管長度 | ≤320mm | ? |
| 絕緣靶 | 可選 | 可定制絕緣靶，方便靶電流檢測。 |
| 波導窗 | FAP32 | 可定制 |
| 安裝法蘭 | 定制 | ? |
| 使用環境要求 | 冷卻水溫度：≤40℃ 濕度：≤90% 冷卻方式：水冷 | ? |
| 質保期 | 1年或300高壓小時 | 可定制3年或600高壓小時及 5年或1000高壓小時付費保修 |
醫用電子直線加速器用加速管
產品外觀圖
正在研制的高精度工業CT用加速管，保證高劑量率輸出的前提下焦點尺寸減小到0.8mm以下，可顯著提高圖像質量。
另外還可提供常規1.5mm焦點下三倍高劑量率模式 。
參數清單
項目 | 指標 | 說明 |
| 加速結構 | 軸耦合駐波 | 邊耦合、環耦合可定制 |
| 電子束能量 | 9MeV@3.1MW | 使用3.1MW磁控管， 加速管入口功率2.6MW |
| 工作頻率 | 2998±1MHz | ? |
| 工作比 | ≤1.05‰ | ? |
| X射線最高劑量率 | 小焦斑≥1000cGy/min·m 大焦斑≥3000cGy/min·m | ? |
| 焦斑尺寸 | 小焦斑≤0.8mm 大焦斑≤1.5mm | ? |
| 整管長度 | ≤1000mm | ? |
| 絕緣靶 | 可選 | 可定制絕緣靶，方便靶電流檢測。 |
| 波導窗 | FAP32 | 可定制 |
| 安裝法蘭 | 定制 | ? |
| 使用環境要求 | 冷卻水溫度：≤40℃ 濕度：≤90% 冷卻方式：水冷 | ? |
| 質保期 | 300高壓小時 | ? |
加速管使用說明及注意事項
1.加速管使用前需保證各分系統均正常工作。
2.新管或長期閑置的加速管啟用時，先要經過微波老練，電子槍老練和加速管帶束老練后方可正常滿載使用，詳情步驟請電詢。
3.加速管使用及貯存過程中要經常加電，以保持管內真空度。
4.在各操作過程中，要避免加速管受到強烈震動。
5.避免饋能波導和加速管之間的耦合器處受力，受力過大會使整根加速管報廢。
6.注意保持冷卻水清潔，若加速管的冷卻水管堵住，會使加速管報廢。
7.必須使用專用包裝箱運輸加速管，保證加速管固定好且有防震措施。
8.冬季寒冷地區加速管運輸之前，要保證把加速管內的冷卻水全部”吹出”，否則冷卻水結冰會使整根加速管報廢。
